Zergatik dira 2P 125A miniaturazko etengailuak ezinbestekoak DC babes elektriko fidagarri baterako

Laburpena:Fotovoltaiko eta komunikazio sistema modernoak DC potentziaren banaketa fidagarriaren mende daudenez, zirkuitu babes eraginkorra ezinbestekoa bihurtu da.Galaxia Fuseaeskaintzen du2P 125A Miniaturazko etengailuakGainkarga babesa, zirkuitulaburren babesa eta zirkuitu isolamendu segurua behar duten DC aplikazioetarako diseinatua. YRM9-125DC plataforman oinarrituta, etengailu hauek tentsio baxuko DC sistema zorrotzak onartzen dituzte, DIN errailaren instalazioa, 10kA-ko hausteko ahalmena eta IEC 60947-2 eta GB/T 14048.2 betetzen dituzten bitartean.

Aurkibidea

• Zer dira 2P 125A miniaturazko etengailuak?
• Nola funtzionatzen dute 2P 125A miniaturazko etengailuek?
• Zeintzuk dira ezaugarri nagusiak?
• Zer dira zehaztapen teknikoak?
• Non erabiltzen dira normalean?
• Nola hautatu behar duzu DC etengailu egokia?
• Zer kontuan hartu behar duzu instalazioan?
• Maiz egiten diren galderak
• Ondorioa

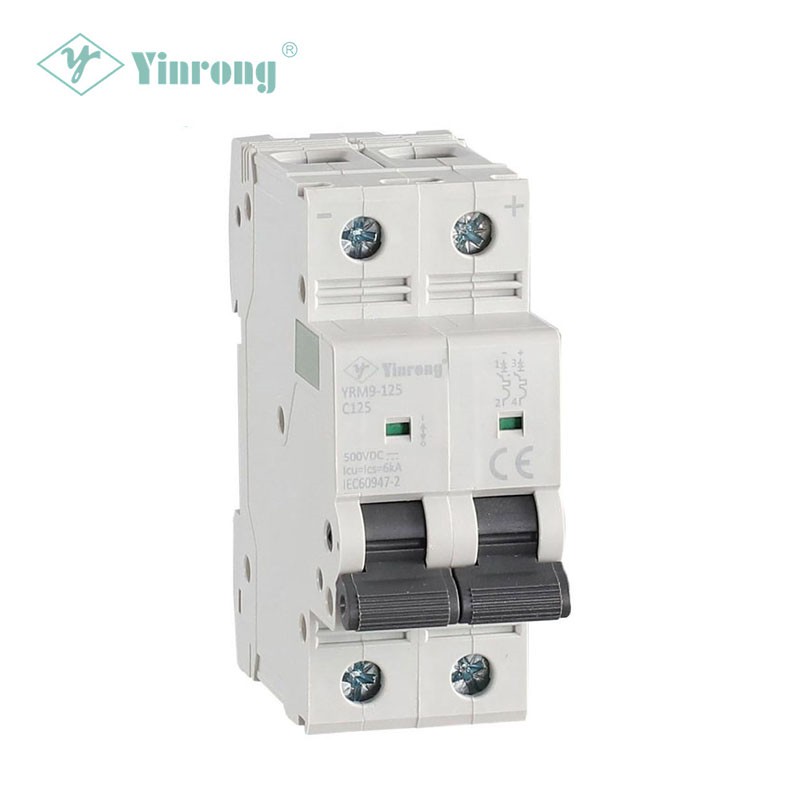

Zer dira 2P 125A miniaturazko etengailuak?

A 2P 125A Miniaturazko etengailuaKorronte anormalak eteteko eta beharrezkoa denean zirkuitu isolamendua emateko diseinatutako DC babeserako gailua da. "2P" izendapenak bi poloko konfigurazioari egiten dio erreferentzia, eta 125A-k, berriz, modelo zehatzaren korronte nominala adierazten du.

Funtzionatu ondoren ordeztu behar duen ohiko fusible bat ez bezala, etengailu bat berrezarri daiteke akatsen ikerketa egoki baten ondoren. Horrek bereziki erabilgarria egiten du sistema elektrikoetarako, non zerbitzu-efizientzia, mantentze-eraginkortasuna eta zaharberritze azkarra garrantzitsuak diren.

Galaxia Fusea-k emandako produktuaren informazioaren arabera, bere YRM9-125DC serie DC sistemetarako pentsatuta dago, batez ere.komunikazio-azpiegiturak eta sistema fotovoltaikoak. Produktu familiak 1P, 2P, 3P eta 4P konfigurazioak onartzen ditu, 80Atik 125A bitarteko korronte nominalak eta 250VDC-tik 1000VDC-ra hedatzen diren korronte korronteen arabera, polo kopuruaren arabera.

Babes-aukerak alderatzen dituzten erosleentzat, helburu orokorreko AC etengailuaren eta horretarako diseinatutako DC etengailuaren arteko aldea ulertzea ezinbestekoa da DC matxurak eteteak erronka elektriko desberdinak dituelako. Sistemaren DC tentsiorako eta akatsen baldintzetarako bereziki baloratu den etengailu bat hautatzeak babesaren fidagarritasuna hobetzen laguntzen du.

Nola funtzionatzen dute 2P 125A miniaturazko etengailuek?

Miniaturazko etengailu baten helburu nagusia zirkuitu bat deskonektatzea da, korronteak funtzionamendu-baldintza onargarria gainditzen duenean. DC instalazio batean, etengailua behar bezala diseinatu eta baloratu behar da sistemaren tentsiorako eta matxura-korronte prospektiborako.

Babes-printzipioa hiru funtzio garrantzitsuren bidez har daiteke:

• Gainkarga babesa:Etengailuak erantzuten du korrontea baimendutako funtzionamendu-mailatik gora denbora nahikoan geratzen denean.
• Zirkuitu laburren babesa:Akats-korronte nabarmen handiagoak azkar eteten ditu ekipoak kaltetzeko arriskua murrizteko.
• Isolatze:Zirkuitua deskonektatu egin daiteke ikuskapenean, zerbitzuetan edo mantentze-lanetan.

YRM9-125DC informazio teknikoak denbora-korrontearen probak zehazten ditu 1.05In, 1.3In, 8In eta 12In. Adierazitako proba-baldintzetarako, akats-korronte maila altuagoak abiarazte bizkorreko portaerarekin lotzen dira, etengailuaren zirkuitulaburrak babesteko funtzioa onartzen baitu.

Zeintzuk dira 2P 125A miniaturazko etengailuen ezaugarri nagusiak?

Industria edo energia berriztagarrietarako aplikazioetarako DC miniaturazko etengailu bat hautatzean, errendimendu elektrikoa ebaluatu behar da instalazioaren erosotasunarekin eta epe luzerako zerbitzuarekin batera.

1. Bi poloko babesa

2P konfigurazioak irtenbide praktiko bat eskaintzen du DC banaketa-zirkuituetarako, non bi polo elkarrekin aldatu edo isolatu behar diren. Horrek sistemaren babesa eta mantentze-lanak erraztu ditzake.

2. Korronte handiko balorazioa

125A-ko balorazio batek etengailu-klase hau egokia da korronte handiagoko DC banaketa aplikazioetarako, non MCB-ko kalifikazio txikiagoek gaitasun nahikoa emango ez luketen. YRM9-125DC familiak 80A-125A-ko korronte nominalaren aukerak hartzen ditu.

3. DC Tentsio Gaitasuna

DC tentsioaren gaitasuna funtsezko kontua da zirkuituak babesteko ekipoak erostean. Produktuaren zehaztapenek 250VDC-tik 1000VDC-ra arteko konfigurazioak identifikatzen dituzte polo-antolaketaren arabera, familia DC arkitektura sorta baterako aplikagarria eginez.

4. 10kA Hausteko Ahalmena

YRM9-125DC produktuaren informazioak a10kA hausteko ahalmena. Ezaugarri hau garrantzitsua da babes-gailu batek aurreikusitako instalazio-puntuan segurtasun-matxura korrontea eten dezakeen ala ez ebaluatzeko.

5. DIN-Rail Instalazioa

DIN-errailaren muntatzeak banaketa elektrikoko muntaietan eta kontrol-armairuetan instalazio erosoa onartzen du. Ordezpena eta mantentze-lanak ere erraztu ditzake sistema integratzaileentzat eta kontratista elektrikoentzat.

6. Nazioarteko Arauak betetzea

Produktuaren dokumentazioa betetzen dela identifikatzen duIEC 60947-2etaGB/T 14048.2. Erosleek beti egiaztatu behar dute eredu zehatzari eta aurreikusitako merkatuari dagokion ziurtagiria eta proba-dokumentazioa kontratatu aurretik.

Zer dira zehaztapen teknikoak?

Zehaztapen teknikoak abiapuntua izan behar dira 2P 125A miniaturazko etengailu bat DC instalazio jakin baterako egokia den ala ez zehazteko.

Goiko zehaztapenak fabrikatzaileak argitaratutako produktuaren informazioan oinarritzen dira. Tentsioa eta korronte gaitasuna poloaren konfigurazio zehatzaren eta instalazio-baldintzen araberakoa izan daitekeenez, ingeniaritza taldeek azken aukeraketa berretsi beharko lukete azken dokumentazio teknikoaren arabera eskaera egin aurretik.

Non erabiltzen dira normalean?

DC babesaren, korronte handiko ahalmenaren eta DIN errailaren instalazio trinkoaren konbinazioak etengailu mota hau hainbat aplikazio elektrikotarako egokia da.

Eguzki Sistema Fotovoltaikoak

Instalazio fotovoltaikoek DC zirkuitu anitz dituzte eguzki-moduluen, konbinatzaileen ekipoen, kontrolagailuen, pilen eta inbertsoreen artean. Behar bezala hautatutako DC etengailuek babesa eta isolamendua eman dezakete banaketa-arkitekturako puntu egokietan.

Komunikazio Sistemak

Telekomunikazio eta komunikazio azpiegiturak DC potentziaren banaketan oinarritzen dira askotan. Zirkuitu babes fidagarriak adar akastunak bereizten laguntzen du eta mantentze-lanak onartzen ditu eragin gabeko zirkuituak alferrik itzali gabe.

DC Banaketa Panelak

Industria-kontrol-sistemek eta DC banaketa-armairuek behar bezala baloratuta dauden miniaturazko etengailuak erabil ditzakete irteerako zirkuitu indibidualak babesteko, babes-estrategia egituratua mantenduz.

Energia biltegiratzea eta erlazionatutako DC ekipoak

DC elikatze-sistema batek korronte handiagoko adar babesa behar duenean, kalifikatutako etengailu batek babes-arkitektura orokorraren parte izan dezake. Hala ere, bateriaren energia biltegiratzeko aplikazioek akatsen korrontea, tentsioa, eteteko gaitasuna, koordinazioa eta aplikagarriak diren estandarrak arretaz ebaluatu behar dituzte.

Nola hautatu behar duzu DC etengailu egokia?

2P 125A miniaturazko etengailu bat aukeratzea ez da inoiz amperajean oinarrituta egon behar. Hautaketa prozesu fidagarri batek ingurune elektriko osoa hartzen du kontuan.

1. Egiaztatu sistemaren tentsioa.Etengailuaren DC tentsioak benetako sistemaren eskakizuna bete edo gainditu behar du.
2. Kalkulatu diseinuaren korrontea.Hautatu korronte nominala egokia den karga jarraiturako eta aplikagarriak diren diseinu elektrikoaren eskakizunetarako.
3. Zirkuitu laburren korronte prospektiboa zehaztu.Haustura-ahalmenak instalazio puntuko matxura mailarako egokia izan behar du.
4. Egiaztatu zutoinaren konfigurazioa.Egiaztatu sistemaren arkitekturak 1P, 2P, 3P edo 4P babesa behar duen ala ez.
5. Egiaztatu eroaleen bateragarritasuna.Kablearen tamaina, terminalak, konexio-metodoa eta instalazio-baldintzak hautatutako etengailuarekin bateragarriak izan behar dira.
6. Arauak eta ziurtagiriak berrikustea.Ziurtatu produktuaren dokumentazioak xede-merkatuari aplikagarri zaizkion araudiak eta bezeroen eskakizunak betetzen dituela.
7. Kontuan izan instalazioa eta mantentze-lanak.DIN errailaren muntatzeak eta identifikazio argiak panelaren antolaketa eta zerbitzuaren eraginkortasuna hobetu ditzake.

a bila dabiltzan kontratazio taldeentzatTxinako fabrikatzailea edo hornitzailea, dokumentazio teknikoa fabrikazio-gaitasunarekin, kalitate-kontrol-prozesuekin, ziurtagiriarekin, entrega-gaitasunarekin eta salmenta osteko laguntzarekin batera ebaluatu behar da.

Zer kontuan hartu behar duzu instalazioan?

Instalazio zuzena etengailu egokia hautatzea bezain garrantzitsua da. Kalitate handiko zirkuituak babesteko gailu batek ezin du konpentsatu kableatu okerra, eroaleen tamaina nahikoa ez izatea edo sistemaren diseinu desegokia.

• Jarraitu fabrikatzailearen kableatu-diagrama eta instalazio-argibideak.
• Egiaztatu DC polaritatea eta terminalen identifikazioa zirkuitua dinamizatu aurretik.
• Erabili korronte nominalerako eta instalazio-ingurunerako egokiak diren eroaleak eta terminalak.
• Egiaztatu estutze momentua aplikagarria den dokumentazio teknikoaren arabera.
• Egiaztatu etengailuaren tentsioa eta hausteko ahalmena benetako sistemaren baldintzekin.
• Ikuskatu konexioak aldian-aldian gainberotzearen, soltearen edo kalte mekanikoen zantzurik ikusteko.
• Langile elektriko kualifikatuak bakarrik egin behar ditu instalazioak, probak, arazoak konpontzea edo mantentze-lanak.

Argitaratutako YRM9-125DC informazioak 25 mm²-ko gehienezko hari-konexioa eta DIN errailaren instalazioa ere identifikatzen ditu, panelen diseinatzaileei informazio erabilgarria emanez itxitura-diseinuak planifikatzerakoan.

Maiz egiten diren galderak

Zer esan nahi du 2P 125A miniaturazko etengailu batean?

"2P"-ek etengailuak bi polo dituela esan nahi du. DC babesteko sistema batean, etenketa eta isolamendu antolamendu zehatza arkitektura elektrikoaren eta aplikagarriak diren arauen arabera zehaztu behar dira.

2P 125A MCB egokia al da eguzki fotovoltaiko sistemetarako?

DC aplikazio fotovoltaiko egokietan erabil daiteke bere tentsio-kalifikazioa, korronte-balorazioa, hausteko ahalmena, poloen konfigurazioa eta instalazio-eskakizunak sistemaren diseinuarekin bat datozenean. YRM9-125DC eguzki-aplikazio fotovoltaikoetarako eta komunikazioetarako bereziki identifikatu da.

Zein da YRM9-125DC-ren hausteko ahalmena?

Argitaratutako produktuaren informazioak a zehazten du10kA hausteko ahalmena. Benetako egokitasuna oraindik ere ebaluatu behar da instalazio-puntuan dagoen zirkuitulabur-korrontearen arabera.

Zein estandar betetzen ditu produktuak?

Fabrikatzaileak identifikatzen duIEC 60947-2etaGB/T 14048.2produktuari aplikatzekoak diren arau gisa. Erosleek erosketa-baldintza espezifikoetarako egungo betetze- eta ziurtapen-dokumentazioa eskatu behar dute.

Zein da bizitza mekanikoa?

Argitaratutako zehaztapenek iraupen mekanikoa adierazten dute20.000 ziklo. Benetako zerbitzu-bizitza funtzionamendu-baldintzen, aldatze-maiztasunaren, ingurumen-baldintzen eta aplikazio-baldintzen araberakoa izan daiteke.

Ondorioa

DC zirkuituaren babes fidagarriak korronte maila egokia duen etengailu bat aukeratzea baino gehiago eskatzen du. Egoki bat2P 125A Miniaturazko etengailuaDC tentsio-gaitasun egokia, hausteko ahalmena, poloen konfigurazioa, instalazioaren bateragarritasuna eta onartutako estandarrak konbinatu behar ditu. Galaxy Fuse-ren YRM9-125DC plataforma sistema fotovoltaikoak eta komunikazio sistemak barne dauden aplikazioetarako diseinatuta dago, 80-125A-ko korronte nominala, 10kA-ko apurtze-ahalmena, DIN errailaren instalazioa eta IEC 60947-2 eta GB/T 14048.2 IEC 60947-2 eta GB/T 14048.2 barne argitaratutako zehaztapenekin.

Proiektu fotovoltaiko, komunikazio sistema, banaketa panel edo beste aplikazio industrial baterako DC zirkuitu babes fidagarria lortzen ari bazara,jarri gurekin harremanetanzure tentsioa, korrontea, poloen konfigurazioa, instalazio-baldintzak eta proiektuaren zehaztapenak eztabaidatzeko. Galaxy Fuse-k produktuaren informazioa eta laguntza teknikoa eman diezazuke zirkuitu babesteko irtenbide egokia identifikatzen laguntzeko.
